ジョルノクレア【AF54】・ジョルノクレアDX【AF54】の
駆動系分解方法



ジョルノクレアの駆動系を分解してみよう!

1

→ クランクケースカバーの6本の8mmネジを外す。

デイトナ パワーアドバンス軽量クラッチキット

デイトナ パワーアドバンス軽量クラッチキット

                  ↓

2

→ 外れにくい場合は、プラハンでひっぱたいてみよう。

                  ↓

3

→ これで外れました。

                  ↓

4

→ ケースカバー裏にはキックギアがあるので、掃除して注油を忘れないように。

デイトナ/ジョルノクレア用  パワーアドバンス軽量クラッチシューキット

デイトナ/ジョルノクレア用 パワーアドバンス軽量クラッチシューキット

                  ↓

5

→ まずは、プーリー側の17mmナットを外す。

ヴィンテージ風 ディッキーズ長袖つなぎ 702 S~3L 【Dickies・長袖ツナギ・カバーオール・ロングスリーブ】

ヴィンテージ風 ディッキーズ長袖つなぎ 702 S~3L 【Dickies・長袖ツナギ・カバーオール・ロングスリーブ】

                  ↓

6

→ 次に、クラッチ側の14mmナットも外す。

>

                  ↓

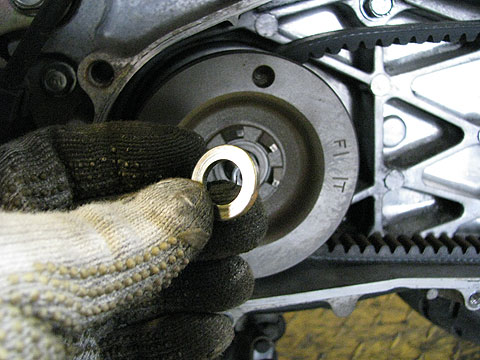

7

→ プーリー側のナットが外れたら、ワッシャーを外す。

Hazet 工具セット ハゼット 853-1 ソケットセット 全力売り尽くし

Hazet 工具セット ハゼット 853-1 ソケットセット 全力売り尽くし

                  ↓

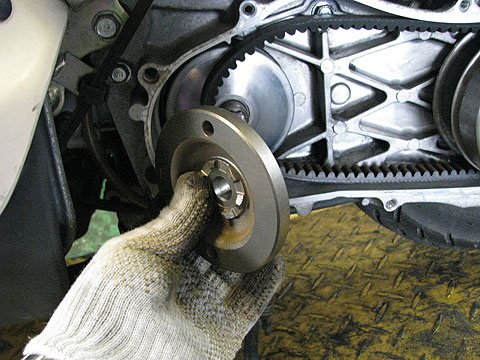

8

→ そして、ドリブンフェイスだ。なんと、くそ重い鋳造を採用しているので、丈夫は丈夫だ。

                  ↓

9

→ このドリブンフェイスですが、よーく見ると、切り込みがあるのがわかるだろうか。

精密秤:最小単位0.01gの高性能デジタルスケールSF-700【郵送可¥250】

精密秤:最小単位0.01gの高性能デジタルスケールSF-700【郵送可¥250】

                  ↓

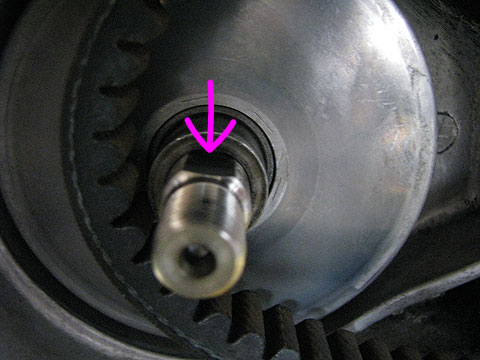

10

→ クランクシャフト自体に、切り込みがあるので、組み付けの際は、特に注意してもらいたい。

                  ↓

11

→ クラッチフェイスを取り外す。

                  ↓

12

→ そして、クラッチ&ベルトだ。

ホンダ フロントバスケット GIORNO CREA [ジョルノクレア] 99- (BA-AF54)

ホンダ フロントバスケット GIORNO CREA [ジョルノクレア] 99- (BA-AF54)

                  ↓

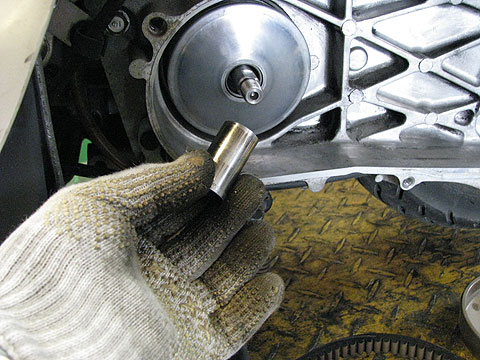

13

→ ベルトが外れたら、プーリーボスを外す。

デイトナ/ズーマー用  MAXFIREイリジウムプラグ(NGK製CR8EHIX-9 相当)

デイトナ/ズーマー用 MAXFIREイリジウムプラグ(NGK製CR8EHIX-9 相当)

                  ↓

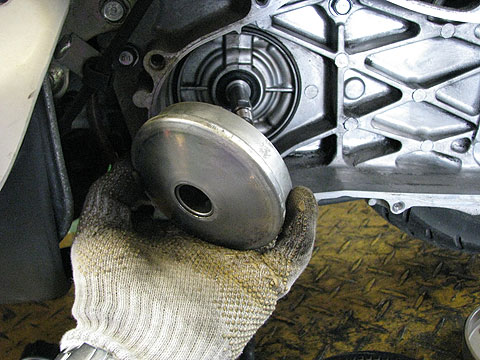

14

→ プーリーを外す。

                  ↓

15

→ これで、全部外れました。ケース内部も、掃除してキレイにしておこう。

ダムトラックス バンデット バンデット BLACK

ダムトラックス バンデット バンデット BLACK

                  ↓

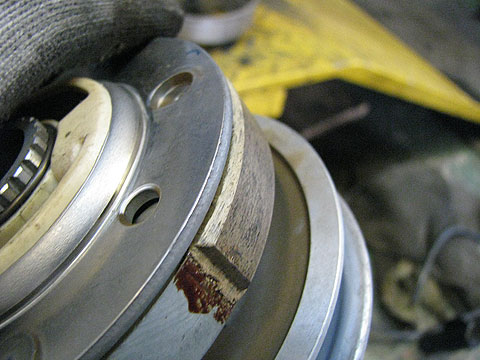

16

→ クラッチシューを見ると、黒いスジが見えるが、これは紙やすりで擦って落としておこう。

                  ↓

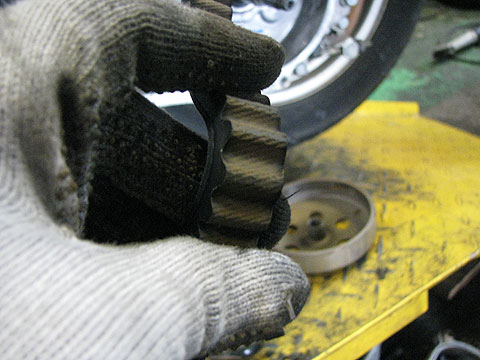

17

→ ベルトのチェックだ。裏返しにして、ひび割れが無いかチェック。

                  ↓

18

→ さらに、ベルト自体の幅のチェック。
明らかに細くなっている場合は、即交換だ。

カメレオンファクトリー パフォーマンスクラッチKIT/ジョルノクレア KK009

カメレオンファクトリー パフォーマンスクラッチKIT/ジョルノクレア KK009

                  ↓

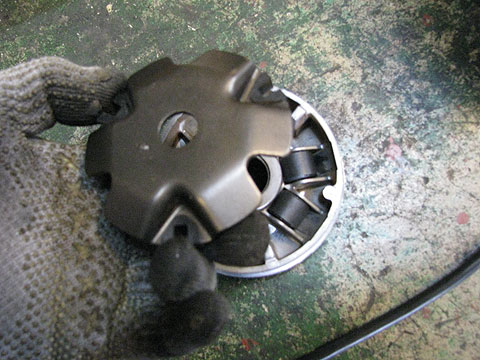

19

→ プーリーの中には、ウェイトローラーが入っている。

ジョルノクレア【AF54】/ライブDioZX【AF35】/ジャイロキャノピー【TA02】【ドライブベルト】

ジョルノクレア【AF54】/ライブDioZX【AF35】/ジャイロキャノピー【TA02】【ドライブベルト】

                  ↓

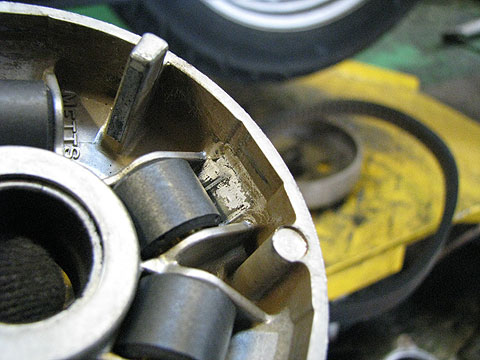

20

→ ローラーの移動エリアの経たりのチェックや、カスの掃除などもお忘れなく。

33406-GAM ウインカーレンズ クリア ジョルカブ (AF53) /ジョルノ クレア (AF54)

33406-GAM ウインカーレンズ クリア ジョルカブ (AF53) /ジョルノ クレア (AF54)



放置した場合や、酷使した場合など、キックレバーがうまく踏めない踏めても戻って来ないなどの理由で、うまくエンジンをかけるコトが出来ない時もあります。
この時は、駆動系のメンテナンスも兼ねて、キックギアを掃除するコトをオススメ致します。

[check]原付バイクキックスターターの戻りを回復メンテナンス

マキタ エアコンプレッサー AC700

マキタ エアコンプレッサー AC700
価格:62,790円(税込、送料別)




! 作業時間:約20分

! ホンダ水冷4サイクルとしては異色な存在で、専用設計が多い。純国産だが、コストダウンが激しく、駆動系も例外ではない。そもそも非力なエンジンのタメ、駆動系の経たりはほとんど出ない。
