ディオフィット【AF27】の
ボディカバーの取り外し方

ディオフィット

ステップとのツメに気をつけろ!

1

→ リアフェンダーと留まるアンカークリップを外す。
ポッチを押すコトでフリーになるタイプだ。

                  ↓

2

→ シートキーに繋がるロックワイヤー部を確認して欲しい。

つなぎ服 長袖 カジュアルツナギ服/オーバーオール/カバーオール/CAT/2520 casual

つなぎ服 長袖 カジュアルツナギ服/オーバーオール/カバーオール/CAT/2520 casual

                  ↓

3

→ このシートロックワイヤーを、フレーム側で取るのがコツだ。

                  ↓

4

→ ステップと留まるツメを、中から確認するとイイだろう。

ワコーズ(wako's) GM-T ガスケットメイク 100g 液体ガスケット

ワコーズ(wako's) GM-T ガスケットメイク 100g 液体ガスケット

                  ↓

5

→ 上方へガバっと引き上げると外れます。

                  ↓

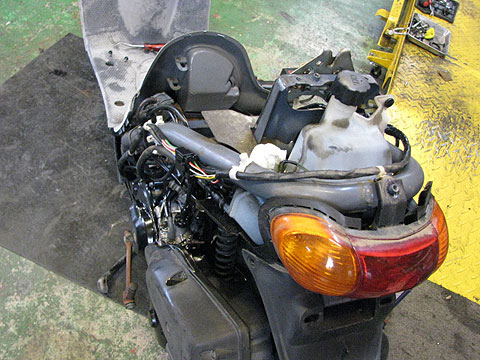

6

→ これで、ボディカバーが外れました。


【バイク用品】NTB トリムクリップ

【バイク用品】NTB トリムクリップ
価格:1,760円(税込、送料別)



! 作業時間:約5分

! この車種のボディカバーの着脱は

  • エンジンオーバーホール時
  • シートキー交換時
  • テールユニット交換時

などに必要です。


◆作業をしてみた方、整備に長けている方、教えてあげてください!◆

選択肢 投票
swfu/d/bigsmile.png ちょ〜カンタンだよ! 0
swfu/d/smile.png ふつーに出来ます! 0
swfu/d/wink.png ちっとコツがいるよ! 0
swfu/d/worried.png 整備工具しだいかな〜! 1
swfu/d/huh.png ん〜むずかしいぞぉ〜! 0
swfu/d/sad.png こりゃ〜ほぼ無理っす! 0


Tag: ボディカバー ディオフィット ディオFIT AF27 DIOFIT HONDA ホンダ 外装パーツ カウル フェンダー ボディカバー ツメ ビス ネジ 分解
