ディオフィット【AF27】の
ヘッドライトカバーの取り外し方

ディオフィット

ツメでもっているよーなモノなので注意!

1

→ ヘッドライト奥の#2プラスネジを外す。
奥まっているネジなので、くれぐれもナメには気をつけたい。

                  ↓

2

→ インナー側の#2プラスビス、2本を外す。

レインコート 合羽 かっぱ カッパ 東レエントラント最高級レインコート ネイビーMサイズ

レインコート 合羽 かっぱ カッパ 東レエントラント最高級レインコート ネイビーMサイズ

                  ↓

3

→ 特に、バックミラー穴付近のツメの形状をよく確認して欲しい。
ココから外すとやりやすいだろう。

★大特価★ブレーキ&パーツクリーナー 840ml×30本 1ケース▼

★大特価★ブレーキ&パーツクリーナー 840ml×30本 1ケース▼

                  ↓

4

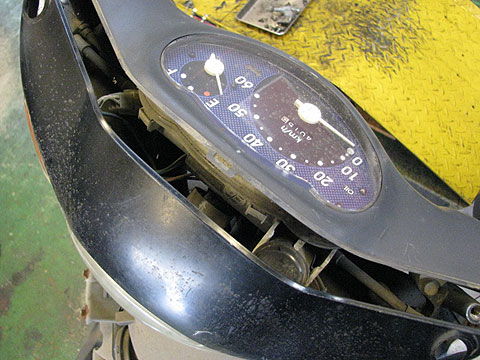

→ 次に、メーター付近のツメをかわす。これで外れるだろう。

                  ↓

5

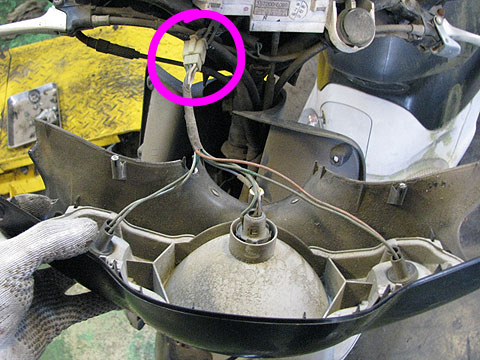

→ ヘッドライトユニットの配線コネクターがあるので、これを外す。

                  ↓

6

→ これで、ヘッドライトアッパーが外れました。

KTC 12.7sq.ホイールナット専用トルクレンチ WCMPA103

KTC 12.7sq.ホイールナット専用トルクレンチ WCMPA103




! 作業時間:約3分

! この車種のヘッドライトカバーの着脱は

  • 各ワイヤー類交換時
  • ヘッドライト球交換時
  • ヘッドライトユニット交換時

などに必要です。


◆作業をしてみた方、整備に長けている方、教えてあげてください!◆

選択肢 投票
swfu/d/bigsmile.png ちょ〜カンタンだよ! 2
swfu/d/smile.png ふつーに出来ます! 0
swfu/d/wink.png ちっとコツがいるよ! 0
swfu/d/worried.png 整備工具しだいかな〜! 0
swfu/d/huh.png ん〜むずかしいぞぉ〜! 1
swfu/d/sad.png こりゃ〜ほぼ無理っす! 1
