ディオフィット【AF27】の
フロントカバーの取り外し方

ディオフィット

フロント3本のネジはしっかりとした工具で回そう!

1

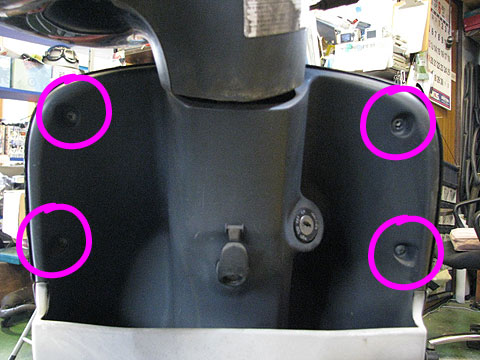

→ まずは、インナー側の4本の#2プラスビスを外す。

                  ↓

2

→ 正面3本の#3プラスネジを外す。
下の2本は特に固く締まっていると思うので、引っかかったら、ムリに回さず、注油しながら慎重に回して欲しい。

SOLAM/ディオフィット用  ミニバイクHID 25W HiDキット

SOLAM/ディオフィット用 ミニバイクHID 25W HiDキット

                  ↓

3

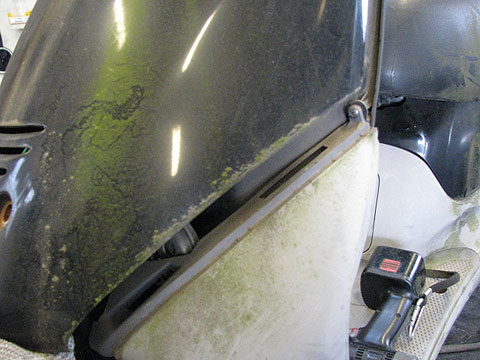

→ あとは、ツメを意識して、前方に引っ張る。

ALBA/ディオフィット用  超軽量レース用ハイスピードプーリーキット

ALBA/ディオフィット用 超軽量レース用ハイスピードプーリーキット

                  ↓

4

→ 裏のツメをよーく見て確認して欲しい。

キタコ/ディオフィット用  ケブラードライブベルト (HONDA)

キタコ/ディオフィット用 ケブラードライブベルト (HONDA)

                  ↓

5

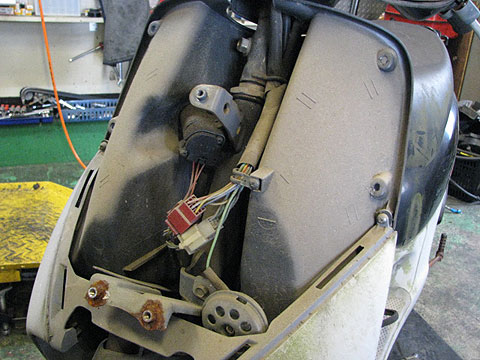

→ これで、フロントカバーが外れました。




! 作業時間:約3分

! この車種のフロントカバーの着脱は

  • 各ワイヤー類交換時
  • メインキー交換時
  • 電装系チェック時

などに必要です。
