キャビーナ・ブロード50/90【AF33・HF06】の
フロントカバーの取り外し方法~その2~

キャビーナ50

大きいパーツだが作りがイイのでカンタンだ!

1

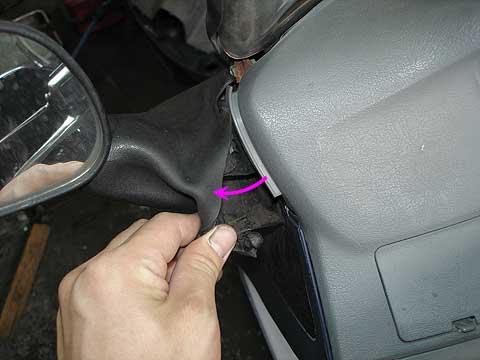

→ 次に、ミラーのゴムカバーをはがす。

カメレオンファクトリー パワーヘッド LEAD90 [リード]

カメレオンファクトリー パワーヘッド LEAD90 [リード]

                  ↓

2

→ はがすと、中に、#2プラスビスが留まっているので、これを左右両側外す。

ベリアル グランドスラム レッド LEAD90 [リード]

ベリアル グランドスラム レッド LEAD90 [リード]

                  ↓

3

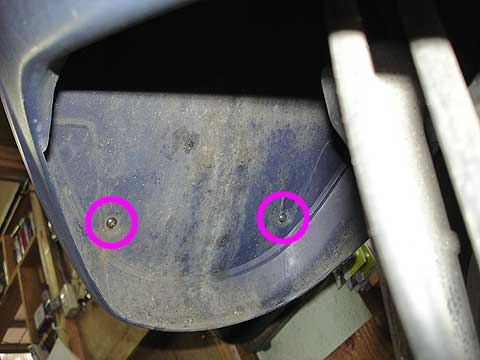

→ フェンダーの中を覗き込み、#2プラスビス2本を外す。

キタコ ハイギヤーキット リード90

キタコ ハイギヤーキット リード90

                  ↓

4

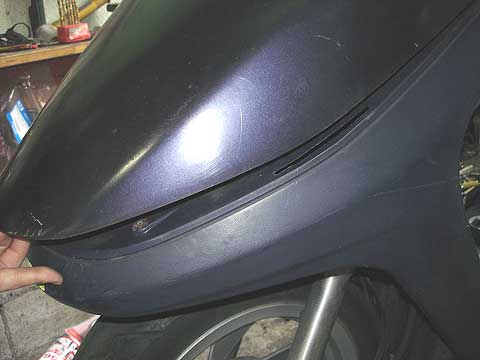

→ これで、あとはツメをかわせば、外れていきます。

★盗難対策★【90cm】ケーブルロックキー  LW-006A

★盗難対策★【90cm】ケーブルロックキー LW-006A

                  ↓

5

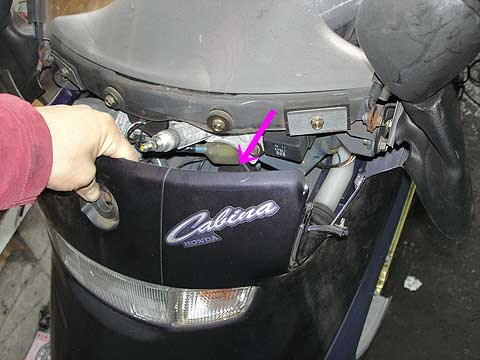

→ 上方から下方へ、外すとうまく行くだろう。

【あすつく】MFバッテリー バイク屋が使う YTX7L-BS FTX7L-BS GTX7L-BS と互換♪

【あすつく】MFバッテリー バイク屋が使う YTX7L-BS FTX7L-BS GTX7L-BS と互換♪

                  ↓

6

→ ヘッドライトコネクター、ウィンカーコネクターがそれぞれあるので、これを外します。

タイヤ 100/90-10 4PR T/L □

タイヤ 100/90-10 4PR T/L □

                  ↓

7

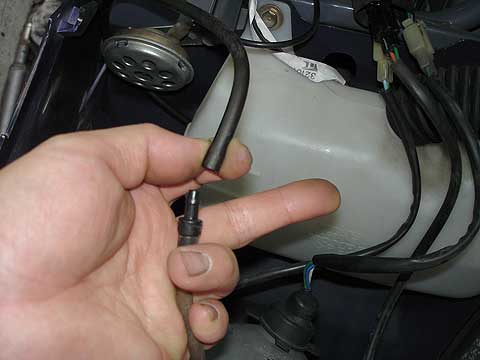

→ さらに、ウィンドウォッシャー液のホースが留まっているので、これも外す。

[タケガワ/TAKEGAWA] ハロゲンバルブ PH7 12V 18/18W / 09-03-0105 / ホンダ / HONDA:ズーマー / スペ

[タケガワ/TAKEGAWA] ハロゲンバルブ PH7 12V 18/18W / 09-03-0105 / ホンダ / HONDA:ズーマー / スペ

                  ↓

8

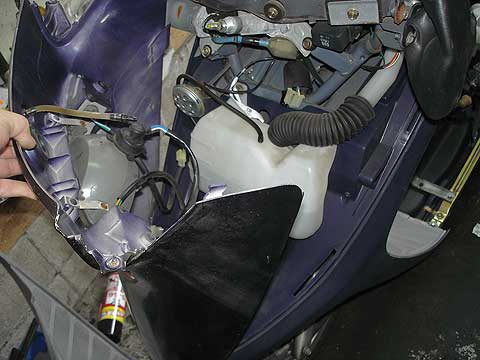

→ 中はけっこーいろいろとパーツが詰まっている。

リード90 HF05 / リード125 JF06-1000001- / ダックス50 CF50-1000001 【リアブレーキシュー】

リード90 HF05 / リード125 JF06-1000001- / ダックス50 CF50-1000001 【リアブレーキシュー】

                  ↓

9

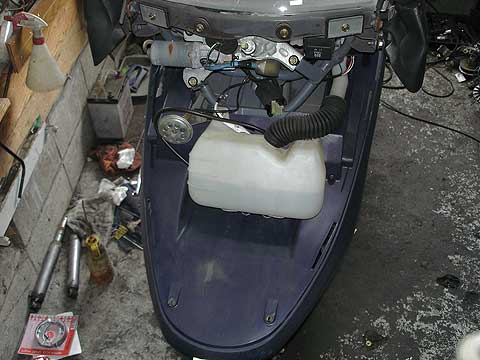

→ これで、フロントカバーが外れました。

ISW11F ARROWS(アローズ)Z 用   改良版ウサギシリコンケース6色登場

ISW11F ARROWS(アローズ)Z 用 改良版ウサギシリコンケース6色登場
:フロントカバーⅠへ
.
.
.
【180】キタコ カウルドクター/969-0600000

【180】キタコ カウルドクター/969-0600000
価格:3,591円(税込、送料別)

.
.
.



! 作業時間:約15分

! この車種のフロントカバーの着脱は

  • 各ワイヤー交換時
  • メインキー交換時
  • ワイパー系パーツメンテ交換時

などに必要になる作業です。


◆作業をしてみた方、整備に長けている方、教えてあげてください!◆

選択肢 投票
swfu/d/bigsmile.png ちょ〜カンタンだよ! 2
swfu/d/smile.png ふつーに出来ます! 3
swfu/d/wink.png ちっとコツがいるよ! 3
swfu/d/worried.png 整備工具しだいかな〜! 0
swfu/d/huh.png ん〜むずかしいぞぉ〜! 1
swfu/d/sad.png こりゃ〜ほぼ無理っす! 1


Tag: フロントカバー キャビーナ ブロード CABINA BROAD AF33 HF06 HONDA ホンダ 外装パーツ カウル フェンダー ボディカバー ツメ ビス ネジ 分解
