ヤマハ グランドアクシス100【SB01J】・グランドアクシス【SB06J】・BW'S50【SA02J】・BW'S100【SB021】・BW'S100【4VP】の
駆動系の分解方法



グランドアクシス100 の駆動系を分解してみよう!

1

→ クランクケースの樹脂カバー#3プラスネジ2本を外す。

MAD MAX/グランドアクシス100用 マフラー BW’S 4VP 純正タイプ

MAD MAX/グランドアクシス100用 マフラー BW’S 4VP 純正タイプ

                  ↓

2

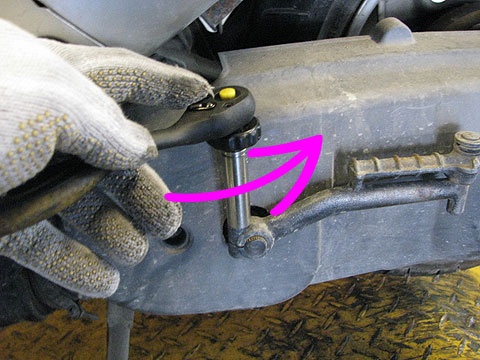

→ キックレバー取り付けボルト10mmを反時計回りに緩め、外す。

バイクジャッキ ワイドタイプ 300kg STRAIGHT/15-923 (STRAIGHT/ストレート)

バイクジャッキ ワイドタイプ 300kg STRAIGHT/15-923 (STRAIGHT/ストレート)

                  ↓

3

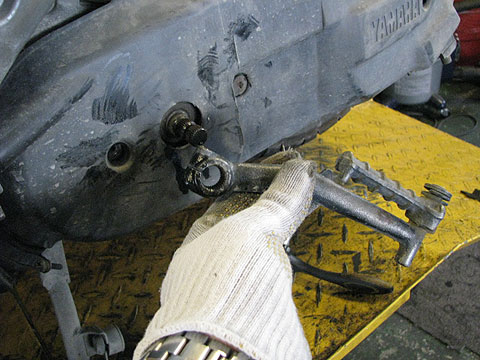

→ そのまま引っ張れば、レバーが外れます。

[check]原付スクーターのキックレバーが固くて外しにくい場合の方法

ALBA/BW'S100用  Bw’s100用 シャイニングブルースプリングリアショック 245mm

ALBA/BW'S100用 Bw’s100用 シャイニングブルースプリングリアショック 245mm

                  ↓

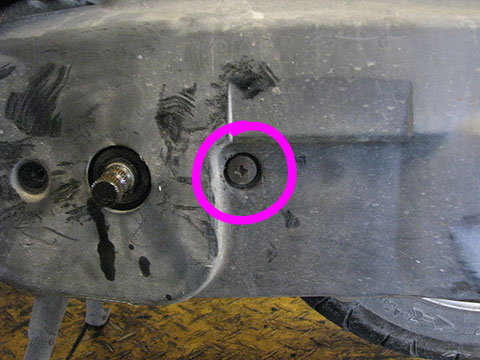

4

→ さらに、レバーで隠れていた1本を外す。

AP DXクリーパー3段ベアリング引出付【ツールボックス キャスター付】

AP DXクリーパー3段ベアリング引出付【ツールボックス キャスター付】

                  ↓

5

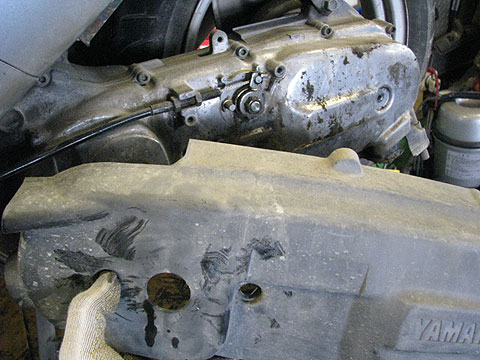

→ これで樹脂カバーが外れます。

デイトナ∇グランドアクシス100用 ターボフィルター

デイトナ∇グランドアクシス100用 ターボフィルター

                  ↓

6

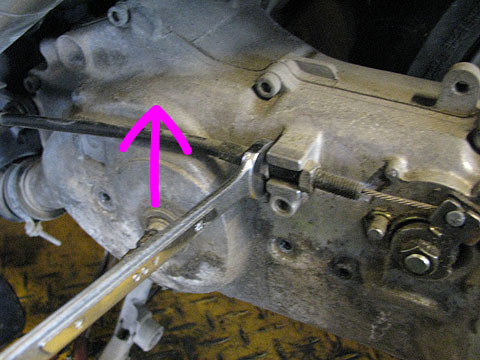

→ さらに、面倒なコトに、Gロックのワイヤーが付いているので、外しましょう。
12mmナットで締め付けてあるので、緩める。

2in1フォルディングクリーパー・寝板&作業椅子★6輪φ65mm ###クリーパーCRM-40Z###

2in1フォルディングクリーパー・寝板&作業椅子★6輪φ65mm ###クリーパーCRM-40Z###

                  ↓

7

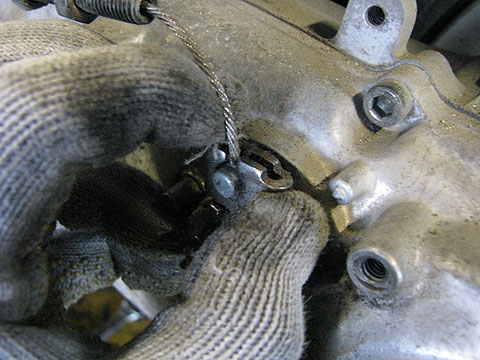

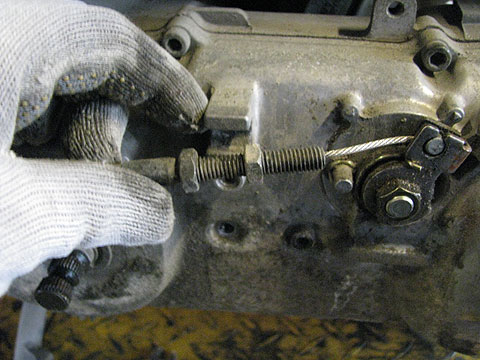

→ 緩めると、ワイヤー調整部がケースカバーから外れます。

KN企画/BW'S100用  KOSO マニア向 ハイスピードプーリーキット グランドアクシス BWS100

KN企画/BW'S100用 KOSO マニア向 ハイスピードプーリーキット グランドアクシス BWS100

                  ↓

8

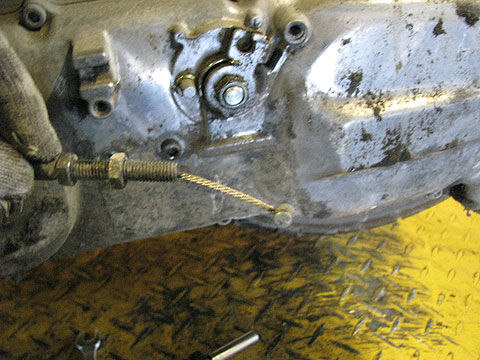

→ ワイヤー自体を、このよーにかわします。

ライズコーポレーション/シグナス125X用  シグナスX/SR(SE12J/SE44J)用 メッキクランクプーリーケースカバー

ライズコーポレーション/シグナス125X用 シグナスX/SR(SE12J/SE44J)用 メッキクランクプーリーケースカバー

                  ↓

9

→ これで、Gロックワイヤーが外れました。

ヤマハ グランドアクシス 純正 ヘッドライトASSY

ヤマハ グランドアクシス 純正 ヘッドライトASSY

                  ↓

10

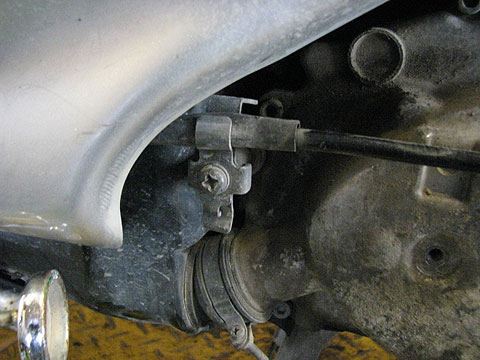

→ ワイヤーは、エアクリーナー辺りで、クランクケースカバーと共締めされております。

デイトナ■グランドアクシス100用 カーボンインテークチャンバー

デイトナ■グランドアクシス100用 カーボンインテークチャンバー

                  ↓

11

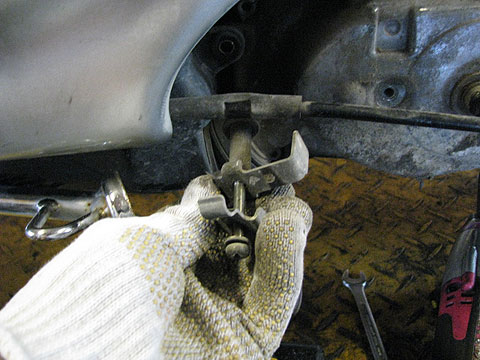

→ この#3プラスネジを外しましょう。

WT04141 ユニバーサルホルダー 強力型 00-01-1002 674-0500000

WT04141 ユニバーサルホルダー 強力型 00-01-1002 674-0500000

                  ↓

12

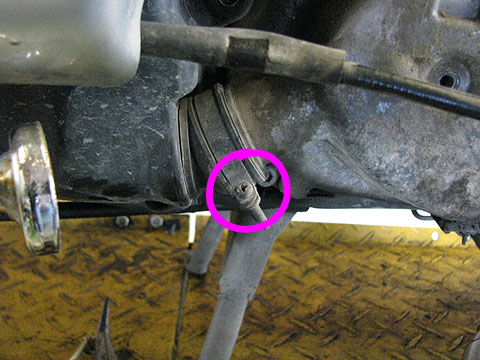

→ さらに、ケースのファンフィルターとエアクリーナーが一体となっているタメ、繋がるダクトバンドの#2プラスビスを緩めます。

[グロンドマン]オーバーサイズピストンキット 【Φ56】グランドアクシス100/BW'S100用

[グロンドマン]オーバーサイズピストンキット 【Φ56】グランドアクシス100/BW'S100用

                  ↓

13

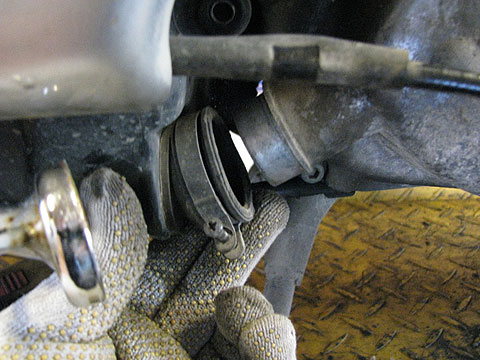

→ これで、ダクトが外れました。

ニューツールカート累計200台突破! SE321A

ニューツールカート累計200台突破! SE321A

                  ↓

14

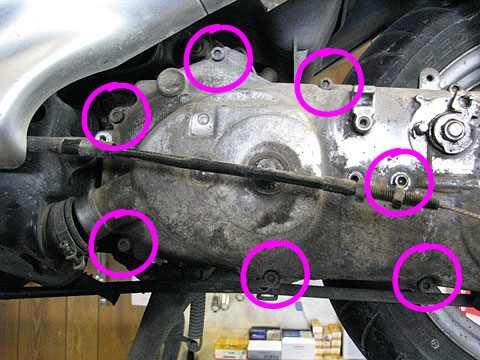

→ やっと、クランクケースカバーの外しに取り掛かります。
前方部の、7本5mm六角ボルトを外します。

デイトナ∇グランドアクシス100用 パワーアドバンス:フルデジタルCDI

デイトナ∇グランドアクシス100用 パワーアドバンス:フルデジタルCDI

                  ↓

15

→ 後方部の、4本も外します。

デイトナ∇オリジナルガレージ プーリーウエイトグリス

デイトナ∇オリジナルガレージ プーリーウエイトグリス

                  ↓

16

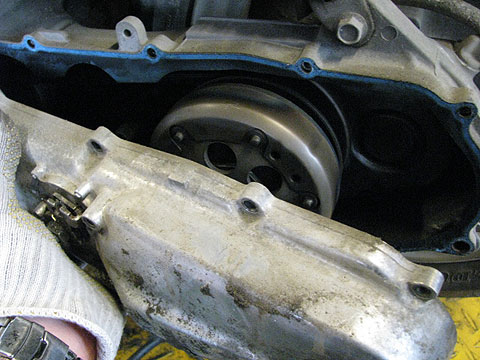

→ これで、ようやく、ケースカバーが外れました。

NRマジック/BW'S100用  V-SHOCKサイレント クリアボディ

NRマジック/BW'S100用 V-SHOCKサイレント クリアボディ

                  ↓

17

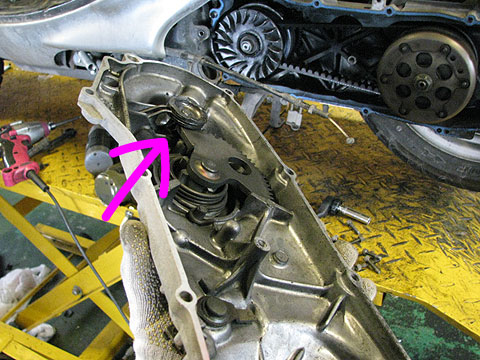

→ ケース裏のキックギア部分、矢印の辺りは、よく掃除して、注油、グリスアップしておこう。

ヒッコリーストライプ オーバーオール (サロペット)Dickies-tk83297ディッキーズ

ヒッコリーストライプ オーバーオール (サロペット)Dickies-tk83297ディッキーズ

                  ↓

18

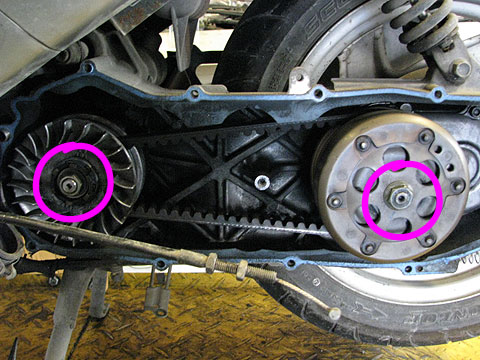

→ プーリー側、クラッチ側、それぞれ17mmナットを外す。。

KN企画/BW'S100用  ブレーキカム ブルーアルマイト

KN企画/BW'S100用 ブレーキカム ブルーアルマイト

                  ↓

19

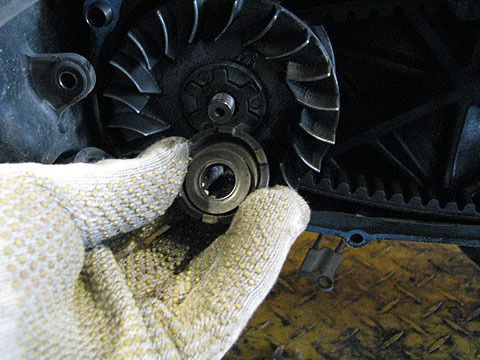

→ まず、キックギアとワッシャーを外します。

デイトナ■グランドアクシス(98-)用 グラブバー(クロームメッキ)

デイトナ■グランドアクシス(98-)用 グラブバー(クロームメッキ)

                  ↓

20

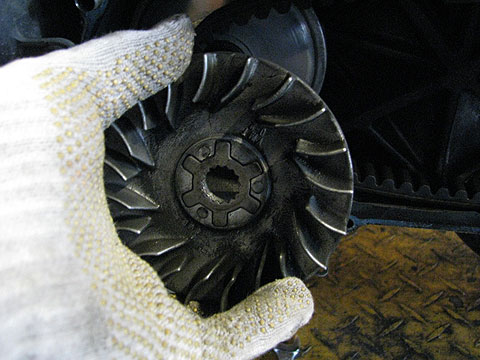

→ ドライブフェイスを外します。

レザージャケット 革ジャン ライダースジャケット 【高級ラム羊革】【全3色】新品メンズ 本革ウォッシュレザー ウィングネックシングルライダース 皮ジャン

レザージャケット 革ジャン ライダースジャケット 【高級ラム羊革】【全3色】新品メンズ 本革ウォッシュレザー ウィングネックシングルライダース 皮ジャン

                  ↓

21

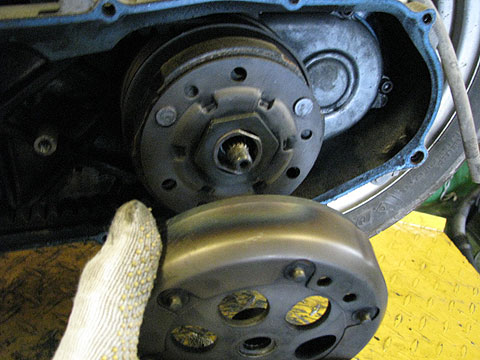

→ クラッチフェイスを外します。

ALBA[アルバ] シリンダーキット STD(101cc)/グランドアクシス100・BW’S100・RX100 C04Y-STD

ALBA[アルバ] シリンダーキット STD(101cc)/グランドアクシス100・BW’S100・RX100 C04Y-STD

                  ↓

22

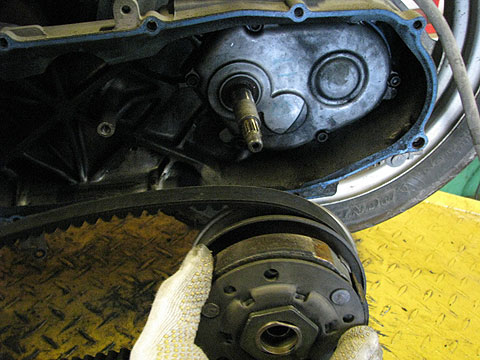

→ クラッチユニット&ベルトを同時に外します。

★マキタ 充電式インパクトドライバ 18V TD145DRFX

★マキタ 充電式インパクトドライバ 18V TD145DRFX

                  ↓

23

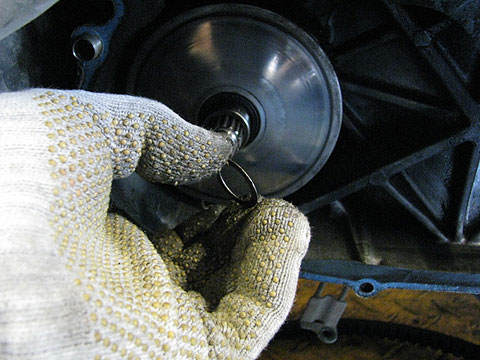

→ プーリーボスワッシャーを外します。

カメレオンファクトリー∇グランドアクシス他用 パフォーマンスクランクII

カメレオンファクトリー∇グランドアクシス他用 パフォーマンスクランクII

                  ↓

24

→ プーリーボスとプーリーを同時に外します。

(430)デイトナ VARIABLEプーリー/グランドAXIS100/BW’S100/74467

(430)デイトナ VARIABLEプーリー/グランドAXIS100/BW’S100/74467

                  ↓

25

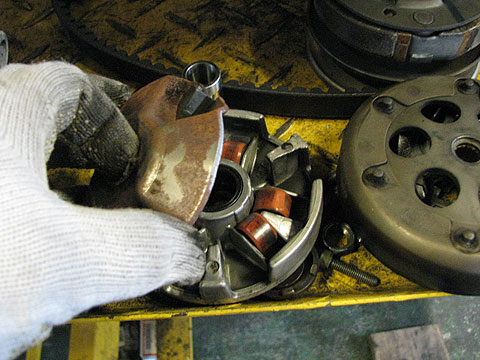

→ プーリーの中は、ウェイトローラーが入っていますので、チェックしましょう。

(000-145)(口コミ・人気商品)■衝撃価格■バイク用 防寒 ハンドルカバー/ブラック

(000-145)(口コミ・人気商品)■衝撃価格■バイク用 防寒 ハンドルカバー/ブラック

                  ↓

26

→ ローラーの移動するエリアと、最大に広がった位置の掃除を忘れずに行います。

カメレオンファクトリー∇グランドアクシス用 SS-RACINGチャンバー

カメレオンファクトリー∇グランドアクシス用 SS-RACINGチャンバー

                  ↓

27

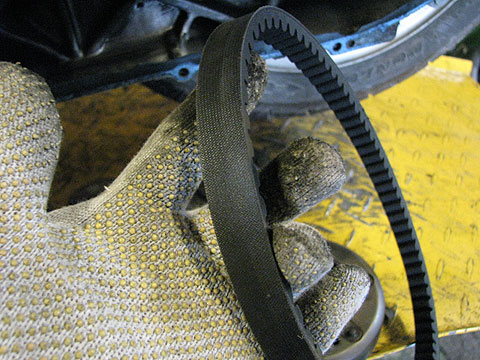

→ ベルトチェックです。

【MOTOFIZZ】パワーアラーム

【MOTOFIZZ】パワーアラーム

                  ↓

28

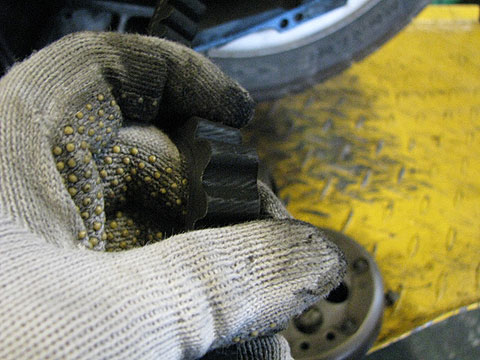

→ 横幅はもちろん、裏返しにして、ひび割れが無いか確認しましょう。

ALBA/グランドアクシス100用 グランドアクシス100(5FA1-6)用 プーリーフェイス Type-1

ALBA/グランドアクシス100用 グランドアクシス100(5FA1-6)用 プーリーフェイス Type-1

                  ↓

29

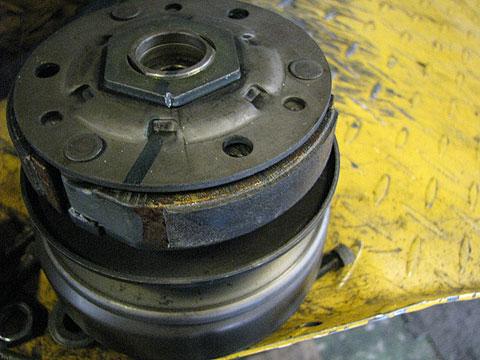

→ クラッチシューの破損や、黒いスジなどもちゃんとチェックしておくとイイでしょう。

PARKTOOL デジタルスケール

PARKTOOL デジタルスケール



放置した場合や、酷使した場合など、キックレバーがうまく踏めない踏めても戻って来ないなどの理由で、うまくエンジンをかけるコトが出来ない時もあります。
この時は、駆動系のメンテナンスも兼ねて、キックギアを掃除するコトをオススメ致します。

[check]原付バイクキックスターターの戻りを回復メンテナンス




! 作業時間:約25分

! 100ccクラスの駆動系としては、プア。
リコールも多い車種なので、酷使には注意だ。

とにかく樹脂パーツの品質は低く、クランクケースの樹脂ケースなどは、劣化し、見栄えも悪く、不要パーツの一つだろう。

[check]原付スクーターのキックレバーが固くて外しにくい場合の方法


◆作業をしてみた方、整備に長けている方、教えてあげてください!◆
